На переходах под автодорогами, железнодорожными путями и водными преградами трубопровод прокладывают внутри защитного футляра (кожуха) – трубы большего диаметра. Между рабочей трубой и футляром остаётся межтрубное пространство, и если оставить его открытым, туда попадают грунтовые воды и грязь. Результат – коррозия трубы там, где до неё не добраться без вскрытия дороги.
Чтобы этого не произошло, места входа и выхода трубы из футляра герметизируют манжетами. Три самых распространённых решения – МГ, ПМТД и ПМТД-Р. Разберём, чем они отличаются и какое выбрать под вашу задачу.
Что и зачем герметизируют

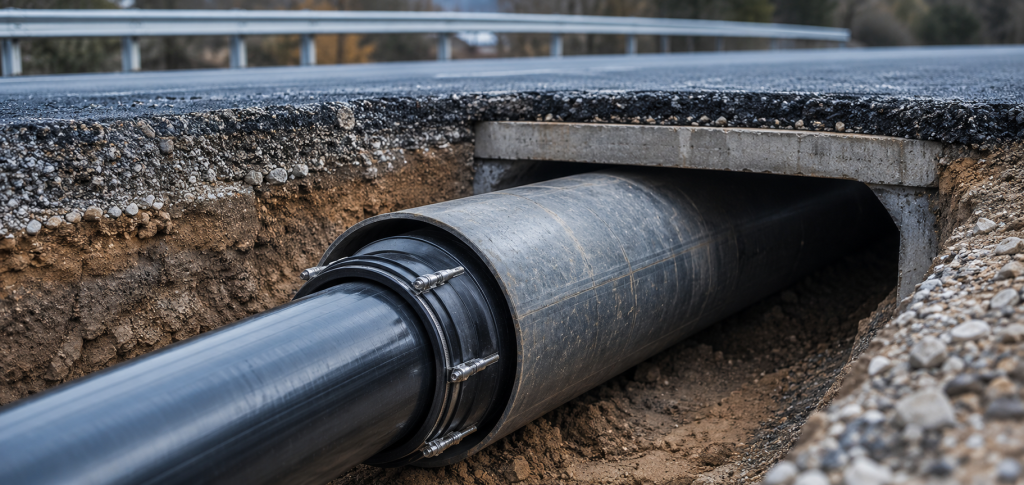

Футляр принимает на себя нагрузку от дороги или железнодорожных путей и защищает рабочую трубу. Манжета ставится на торцах футляра, на входе и выходе трубы, и закрывает кольцевой зазор между трубой и кожухом. Её задача – не пустить воду в межтрубное пространство. Крепится манжета хомутами-стяжками: часть на рабочей трубе, часть на футляре. Работает во всех климатических зонах.
1. Первый выбор - тип манжеты
МГ – резинотканевая армированная манжета. Прочная на разрыв и раздир, хорошо держит механические нагрузки. Универсальное базовое решение.
ПМТД – резиновая конусная манжета. При монтаже её сжимают вдоль оси, и у кромки футляра образуется гофра, которая даёт плотное прилегание. Название расшифровывается как «переход магистрального трубопровода под дорогами».
Оба типа ставятся на торцах футляра и стягиваются хомутами.
2. Второй выбор - разъёмная или неразъёмная
Неразъёмная (сплошная, с отверстием по центру): для новых трубопроводов. Манжету надевают на трубу до ввода в футляр. Это самый надёжный вариант – цельное изделие без шва.
Разъёмная (ПМТД-Р): для действующих трубопроводов и ремонта, когда надеть сплошную манжету уже нельзя. Манжета разрезана, охватывает трубу сбоку, разъём склеивается и стягивается хомутами. В комплект входят материалы для соединения разреза.
Манжету подбирают по двум диаметрам: рабочего трубопровода и защитного футляра. В маркировке они идут через дробь – например, ПМТД 108/325 означает трубу Ду 108 в футляре Ду 325. Диапазон – от малых диаметров до Ду 1420 по рабочей трубе и до Ду 1720 по футляру. Для суровых климатических условий заказывают морозостойкое исполнение.
Как выбрать - коротко
Новый трубопровод: неразъёмная манжета (МГ неразъёмная или ПМТД).
Действующий трубопровод, ремонт: разъёмная манжета ПМТД-Р.
Повышенные механические нагрузки: резинотканевая МГ.
Плотное прилегание на переходе: резиновая конусная ПМТД с гофрой.
Точный типоразмер определяют по диаметрам рабочей трубы и футляра.
ANKORR поставляет герметизирующие манжеты МГ, ПМТД и ПМТД-Р для переходов трубопроводов под дорогами, железными дорогами и другими сооружениями. Пришлите диаметры рабочей трубы и футляра и укажите, новый трубопровод или действующий, – подберём нужный типоразмер и исполнение.
