Предизолированная труба ППУ – это готовый заводской «сэндвич»: стальная рабочая труба, слой пенополиуретана и внешняя защитная оболочка. Пенополиуретан держит тепло (теплопотери падают в разы против старой минваты в каналах), а оболочка защищает изоляцию и металл от внешней среды. Именно от оболочки зависит, где такую трубу можно проложить.
Оболочек две – полиэтиленовая (ПЭ) и оцинкованная (ОЦ). Это не «лучше или хуже», а разные условия монтажа. Выбор диктует способ прокладки: под землёй или над землёй. Разберём разницу и когда какая нужна, по действующему ГОСТ 30732-2020.
Как устроена труба ППУ

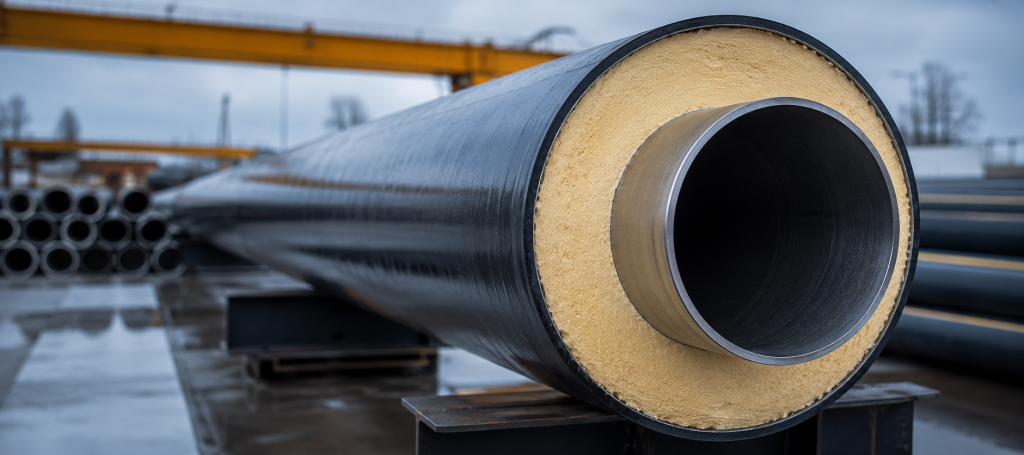

Три слоя: рабочая стальная труба, жёсткий пенополиуретан (теплоизоляция) и внешняя защитная оболочка. В толще пенополиуретана проходят провода СОДК – системы оперативного дистанционного контроля, которая заранее сигнализирует о попадании влаги в изоляцию. Рабочая температура теплоносителя – до 150°C. Оболочка сама по себе не изолирует, её задача – защита от внешней среды, и здесь ПЭ и ОЦ ведут себя по-разному.
1. ПЭ - полиэтиленовая оболочка
Для подземной прокладки: бесканально прямо в грунт или в непроходных и полупроходных каналах. Полиэтилен герметичен, не боится грунтовой влаги и не корродирует – оптимальный вариант для закапывания в землю. Вместе с СОДК он даёт полностью контролируемую подземную трассу. Минус один: полиэтилен не любит ультрафиолет, поэтому открыто над землёй его не оставляют.
2. ОЦ - оцинкованная оболочка
Спирально-навивная оболочка из оцинкованной стали. Предназначена для надземной прокладки, а также для проходных каналов и тоннелей. Держит ультрафиолет, ветер, солнце и механические нагрузки – там, где полиэтилен разрушился бы. По сути, это «уличное» исполнение трубы ППУ.
Есть и пограничные случаи. При высоком уровне грунтовых вод к ПЭ-оболочке добавляют электросварные муфты для полной герметичности стыков. На каменистых грунтах трассу дополнительно защищают. А если участок трубопровода частично идёт над землёй, для него берут отдельные элементы в ОЦ, а не пытаются «растянуть» полиэтилен на всю трассу.
Как выбрать - коротко
Подземная бесканальная прокладка (в грунт): ПЭ.
Непроходные и полупроходные каналы: ПЭ.
Надземная прокладка (на опорах, эстакадах): ОЦ.
Проходные каналы и тоннели: ОЦ.
Отводы, муфты и фасонные элементы подбирают в той же оболочке, что и трубу, – вся трасса должна быть в едином исполнении.
